조명수리 : LED Driver Board 수리 (일부 led가 안켜지는 고장)

1년 전에 교체한 19x15w led 무빙워시 조명기가 너무 자주 고장이 난다. 이전에 사용했던 19x12w led 무빙워시는 led 드라이버 보드 4개로 4~5년은 버틴거 같은데 이번 무빙은 led 드라이버 보드를 벌써 10개나 교체했다. 주로 고장은 세 그룹으로 이루어진 led 그룹중 일부 색이 켜지지 않거나 일부 색이 계속해서 켜져있는 상태로 유지되는 고장이다. 새로운 무빙워시를 10년은 넘게 맘편히 쓸려고 led 드라이버 보드를 20개나 마련해뒀는데 일년만에 반타작이 나버렸다.

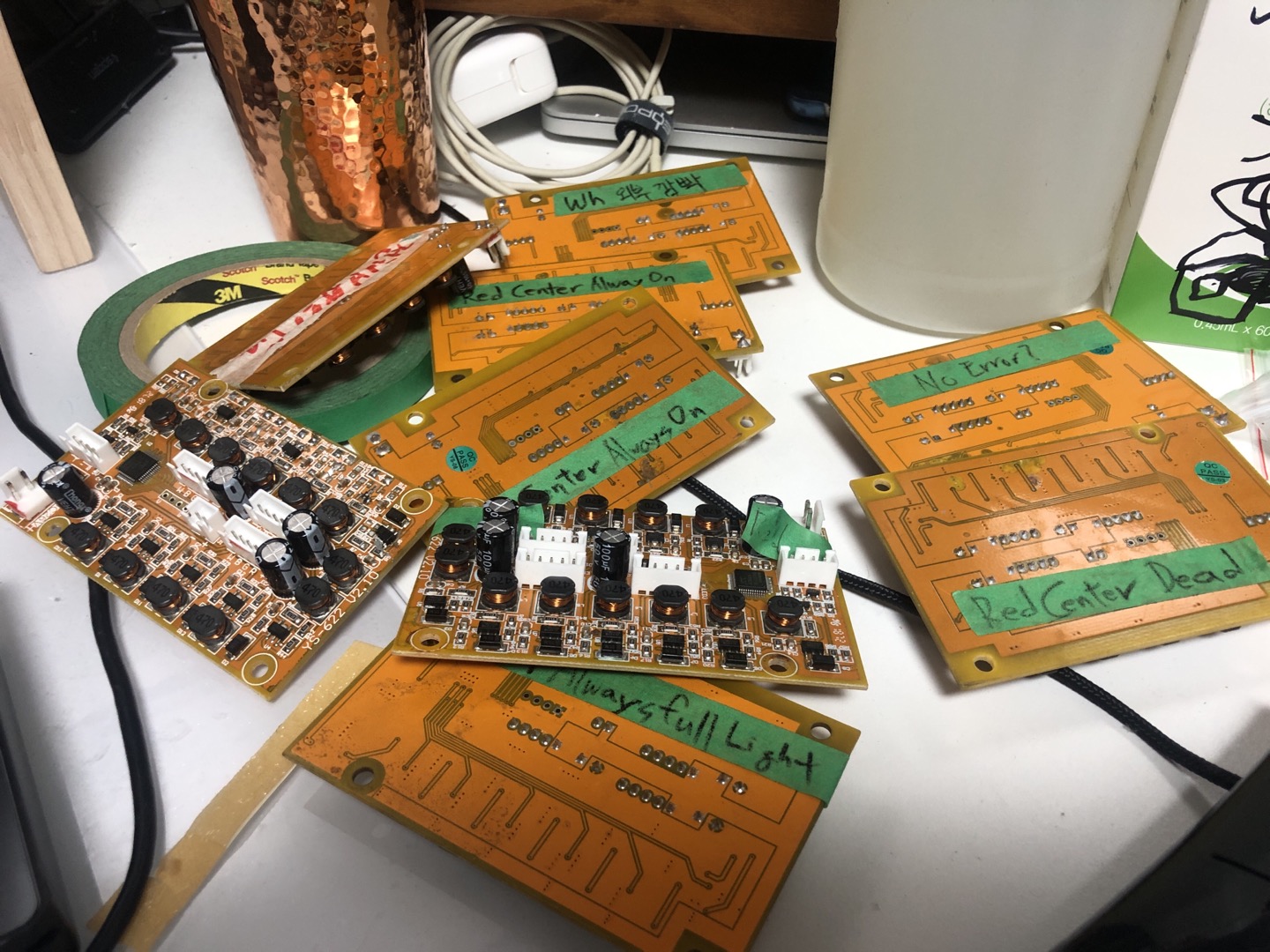

고장난 19x15w led moving wash의 led driver board



이제는 보드를 교체하는 식으로는 수리를 해서는 안될 거 같아서 보드기판에 있는 칩들을 조사해서 교체하는 식으로 수리를 해보기로 마음먹었다. 유튜브를 좀 찾아보니 이런 smd 보드 수리에는 온도조절이 되는 고가의 인두기와 열풍기가 필요하다고 해서 다른 부재료들과 함께 구매는 했는데 어디서 부터 시작을 해야할지 난감했다. 전자쪽은 진짜 아무것도 몰랐기 때문이다.

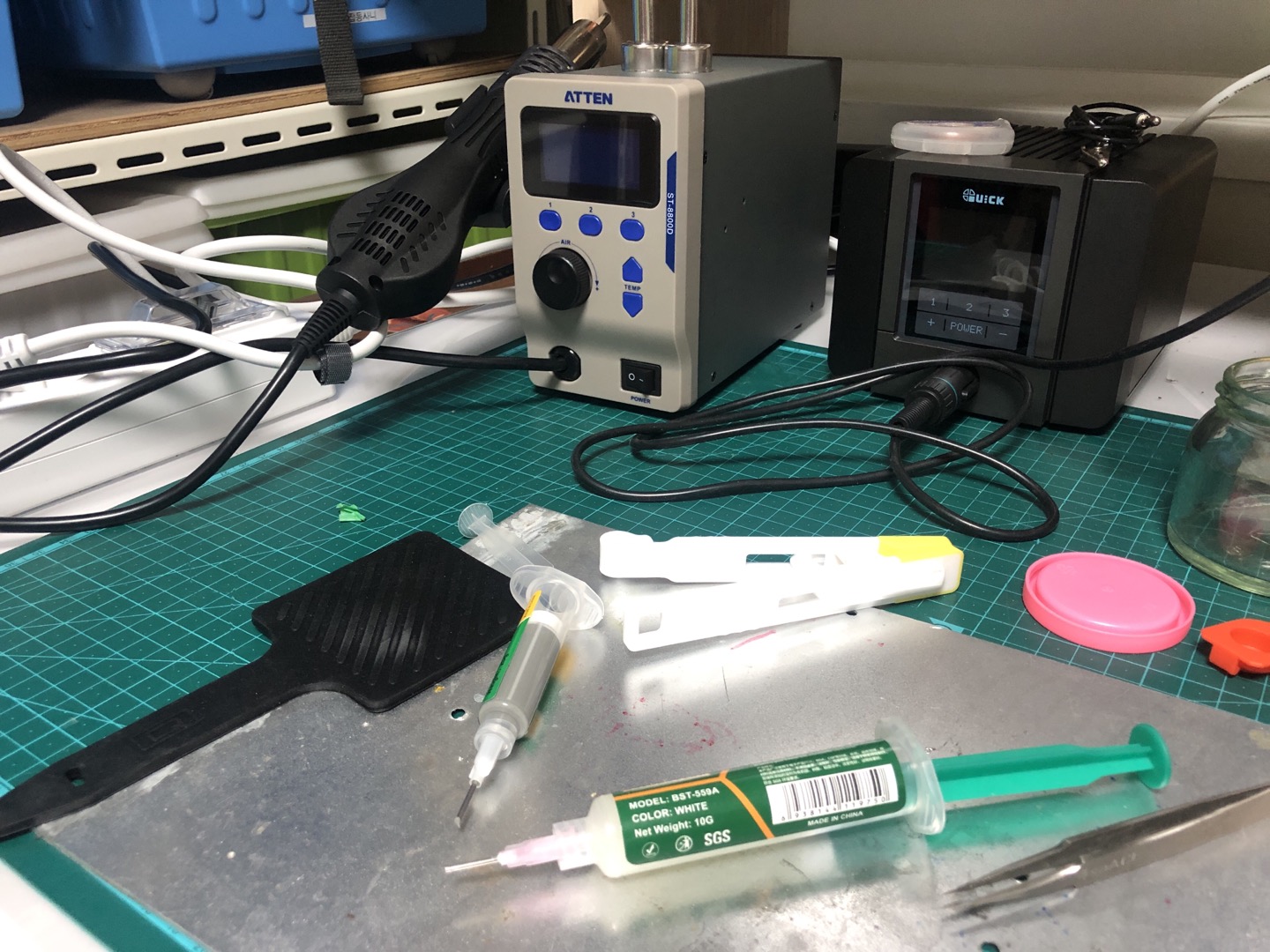

새로 구입한 열풍기와 온도조절 인두기 그리고 플럭스와 솔더페이스트



그나마 구입한 열풍기의 성능이 좋아 유튜브에서 본것처럼 따라해보니 부품들이 잘 떨어지기도 하고 다시 잘 붙기도 한다.

$68 주고 구입한 Atten 퀵 열풍기 성능이 꽤 좋다. 처음 사용했는데 부품이 생각외로 빠르고 깨끗이 잘 떨어진다.

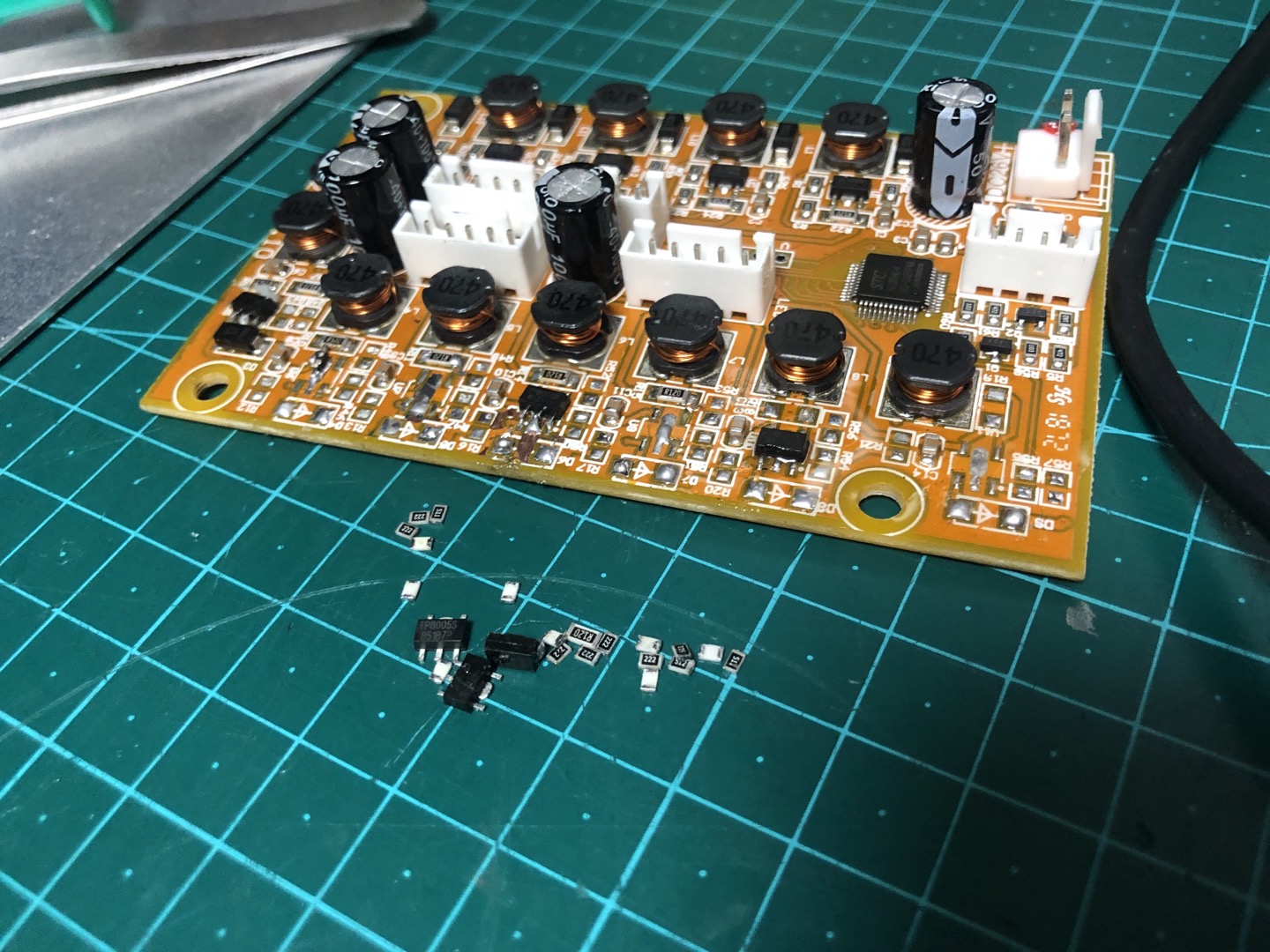

일단 고장난 보드 한장을 테스트 삼아 일부 칩들을 떼어내어면서 어떤 부품이 어떤 역할을 하는지를 조사했다. 조사결과 대충 어떤 부품의 그룹이 3개로 이루어진 led 그룹 중 어디에 속한지를 발견했다. 이미 3파트의 led 그룹중 센터쪽 Red led가 안들어오는 칩쪽에 하얀거품(?)과 액체가 있어 센터쪽 Red led 관여 부속의 위치는 이미 알고 있지만 이번 테스트를 통해서 전체 칩들이 정확하게 어떤 led에 관여하고 있는지를 알 수 있었다.



일단 칩들의 정확한 명칭이나 역할을 모르기 때문에 내가 할 수 있는 수리방법은 센터쪽 Red led 쪽과 관련된 모든 칩들을 떼어내서 정상 작동중인 led 쪽의 모든 부품과 교체하는 방법뿐이 없었다. 혹시 몰라 정상 작동중인 센터쪽 Green led 쪽 모든 칩들을 새로 구입한 열풍기로 한번 떼어냈다가 다시 붙여 테스트를 해보니 다시 잘 작동해서 자신감을 얻고 불이 들어오지 않는 센터쪽 Red led 쪽 칩들 작업을 했다.



음... 뭔가 바로 될 줄 알았는데 다시 테스트 해보니 전과 같이 센터쪽 Red led에 불이 들어오지 않는다. 도무지 감을 잡을 수 없어서 전기전자쪽 관련 카페에 질문을 올려보니 누군가 패턴이 탄거 같다고 패턴을 이어보고 도통테스트를 해보라는 조언이 있었다.

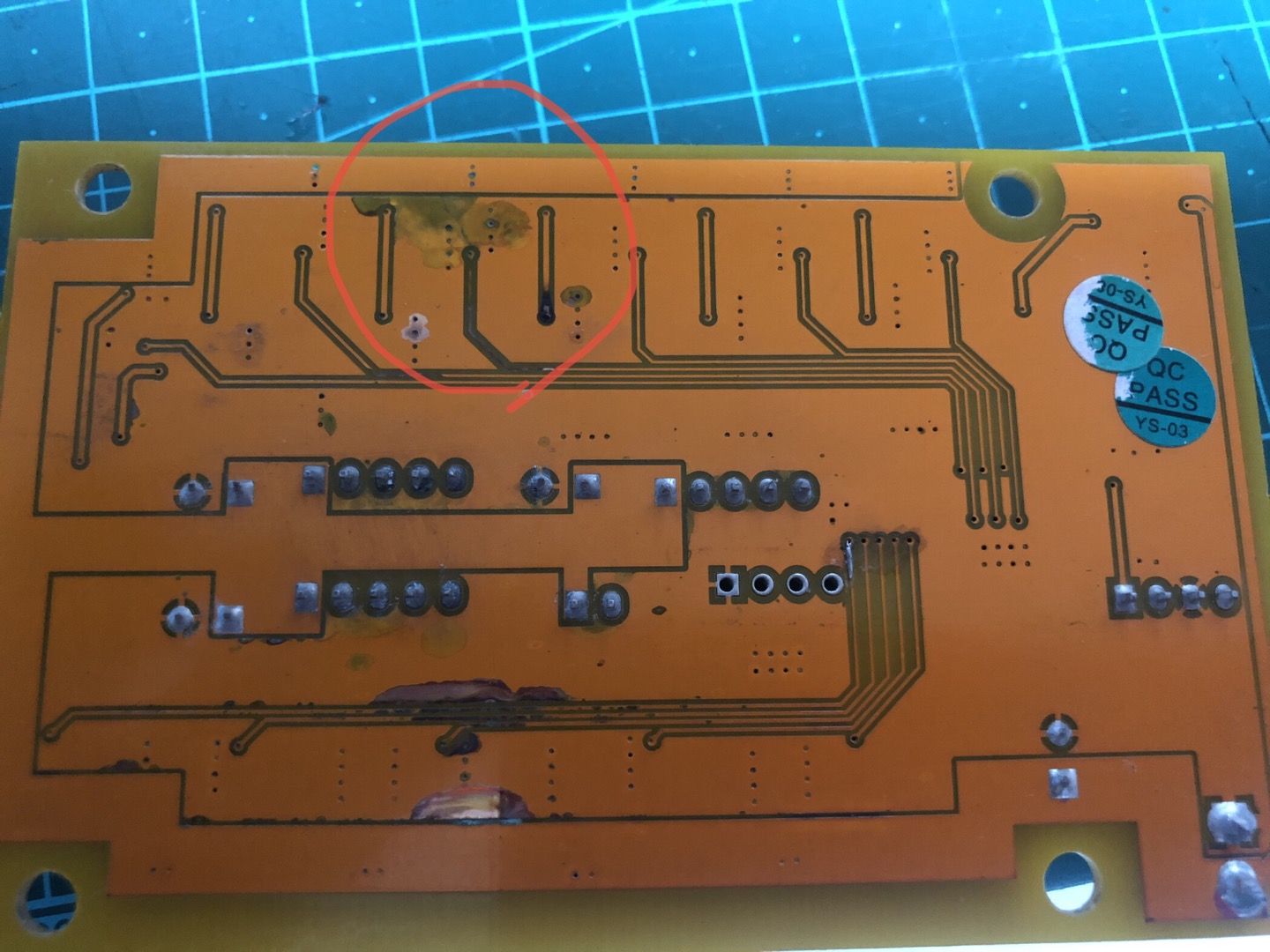

뭔가 타버린 자국이있다. 저렇게 얇은 전류길(?)인 패턴이 합선등으로 타면 전기가 통하지 않는걸 알았다.



전기전자쪽 지식은 거의 초짜라 무작정 부품만 교체하면 될 줄 알았는데 이런 패턴이 끊기는 건 전혀 생각하지 못했던 내용이였다. 일단 전원쪽에서 센터쪽 Red led 쪽과의 도통 테스트를 해보니 과연!!!! 연결이 끊어져 있다!!! 갑자기 소름이... 쫙!!!



다른 정상 작동하는 곳들을 똑같이 도통 테스트해보니 모두 정상작동한다!!!! 오!!! 거의 될거 같은데? 전선으로 전원측과 센터쪽 Red led 쪽을 연결하니 불이 들어온다!!!

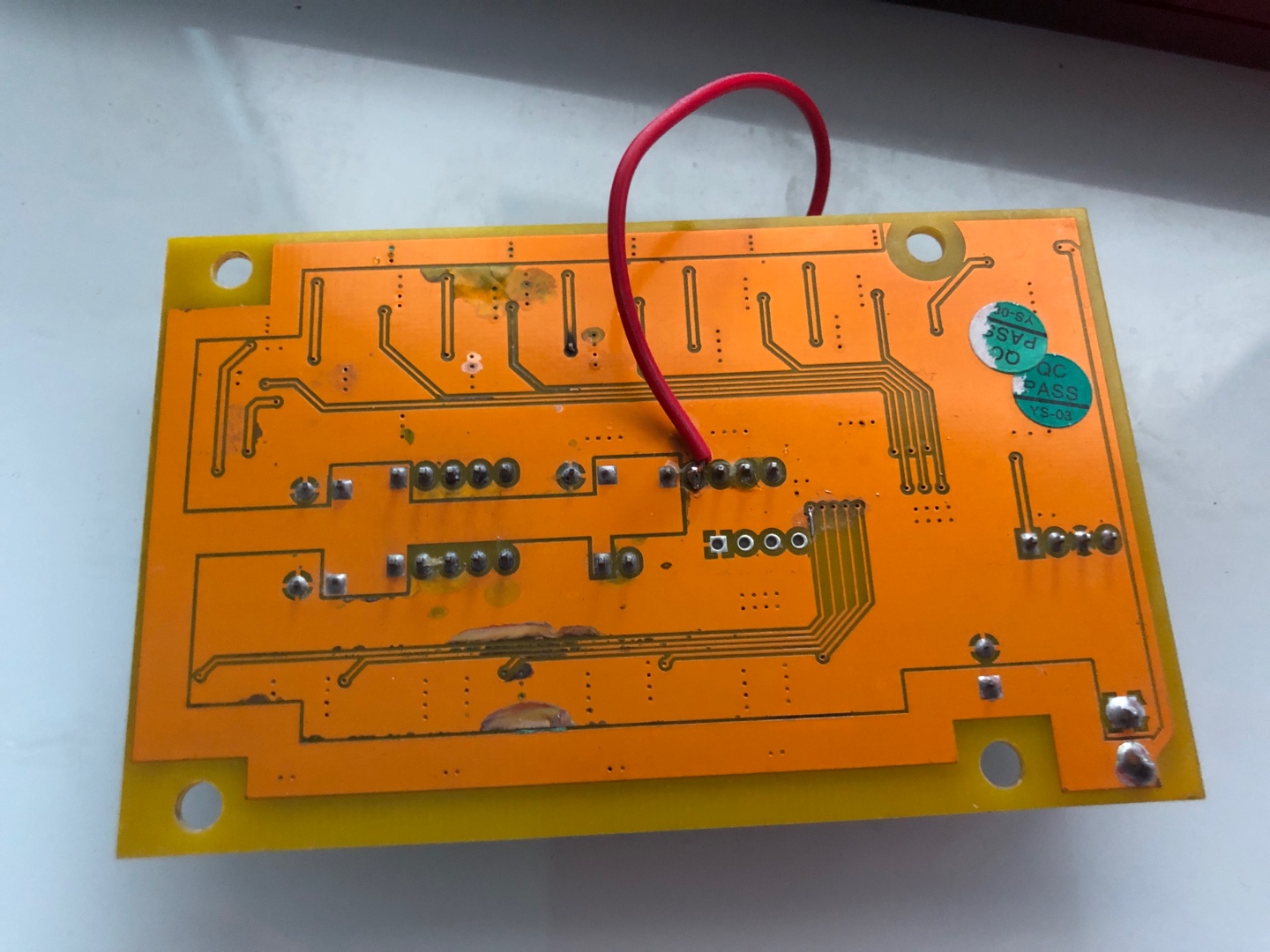

전원측과 끊겨진 부속 사이를 간단한 전선으로 연결해 전원을 다시 공급해 수리를 했다.



불켜진것을 보고 너무 좋아서 집에서 고함을 혼자 미친 놈처럼 고래고래 질렀다. ㅎㅎㅎ 온가족이 뭐냐고 무슨 일이냐고 다들 놀라 뛰어왔다. 그리고 내가 상황을 설명하자 5살 9살 아이들은 아빠가 또 뭘 고쳤다고 같이 좋아해준다. ㅎㅎㅎ



며칠전에 PDP TV랑 토네이도 선풍기 수리한다고 까불다가 합선되서 두개 다 수리는 커녕 완전 박살내서 마누라 보기 민망했는데 오늘 이껀으로 다시 체면 좀 선거 같다. ㅎㅎㅎ



공공일 클럽은 충분한 조명효과를 위해서 스모그를 자주 뿌려준다. 그런데 이 스모그가 led 드라이버 보드위에 붙어서 합선을 일으키고 열을 발생시켜 이 패턴을 태워버려 고장이 나는것 같다. (무빙워시 팬소리가 너무 커서 저소음 팬으로 튜닝했는데 이것때문일 수도 있다.) 이런 수리는 고장의 원인을 근본적으로 고친 수리는 아니고 임시방편적인 수리이다. (근본적인 수리는 스모그가 칩에 붙지 못하게 하는 것이 아닐까한다.) 어쩌면 이 해결 방법은 화재와 같은 더 큰 문제를 일으킬 수도 있을지 모르겠다. 하지만 일단 led에 불이 안들어오는 물리적인 원인을 발견해 해결했다는 사실이 너무 기뻤고 다음에는 led가 계속 켜져있는 고장을 해결하는 방법을 찾아보면서 하나하나 배워가야겠다.
