조명수리 : 200w LED 빔스팟 (Beam Spot) LED 교체

6년 정도 쓴 200w LED 빔스팟 2대 중 한대의 빛세기가 점점 어두워져서 한번 뜯어보기로 했다. LED 무빙은 많이 뜯어봐서 대충 내부구조가 어떤지 쉽게 알수 있는데 컬러휠이나 고보휠이 들어간 빔계열 조명은 한번도 뜯어보지 않아서 조금 떨렸다. 좀 자세히 살펴보기위해 집으로 가져와 분해를 해봤다.

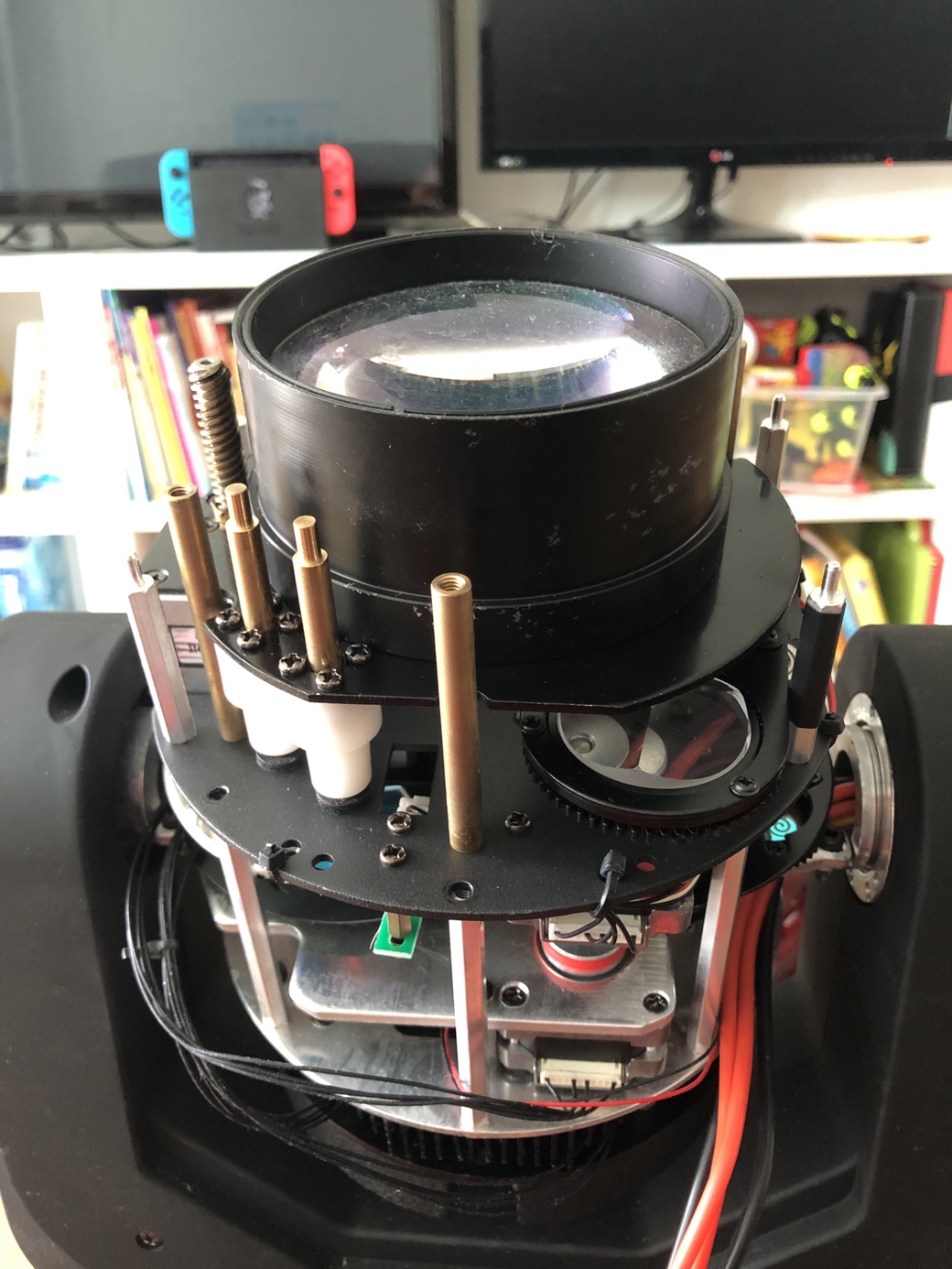

200w 빔 스팟이라 그리 큰 조명은 아닌데도 내부는 led 무빙에 비해 엄청 복잡하다. 일단 메인 led 칩이 문제라고 예상했기 때문에 층층이 쌓여있는 부품들을 모두 분리하고 제일 밑에 있는 led 칩까지 가보기로 했다. led 무빙의 경우 대게 led driver하고 Power Supply, 그리고 led display board 이렇게 크게 3부분으로 모듈화되어 있어 분해하고 조립하기가 참 쉬운데 이놈은 분리부터 만만치 않다.

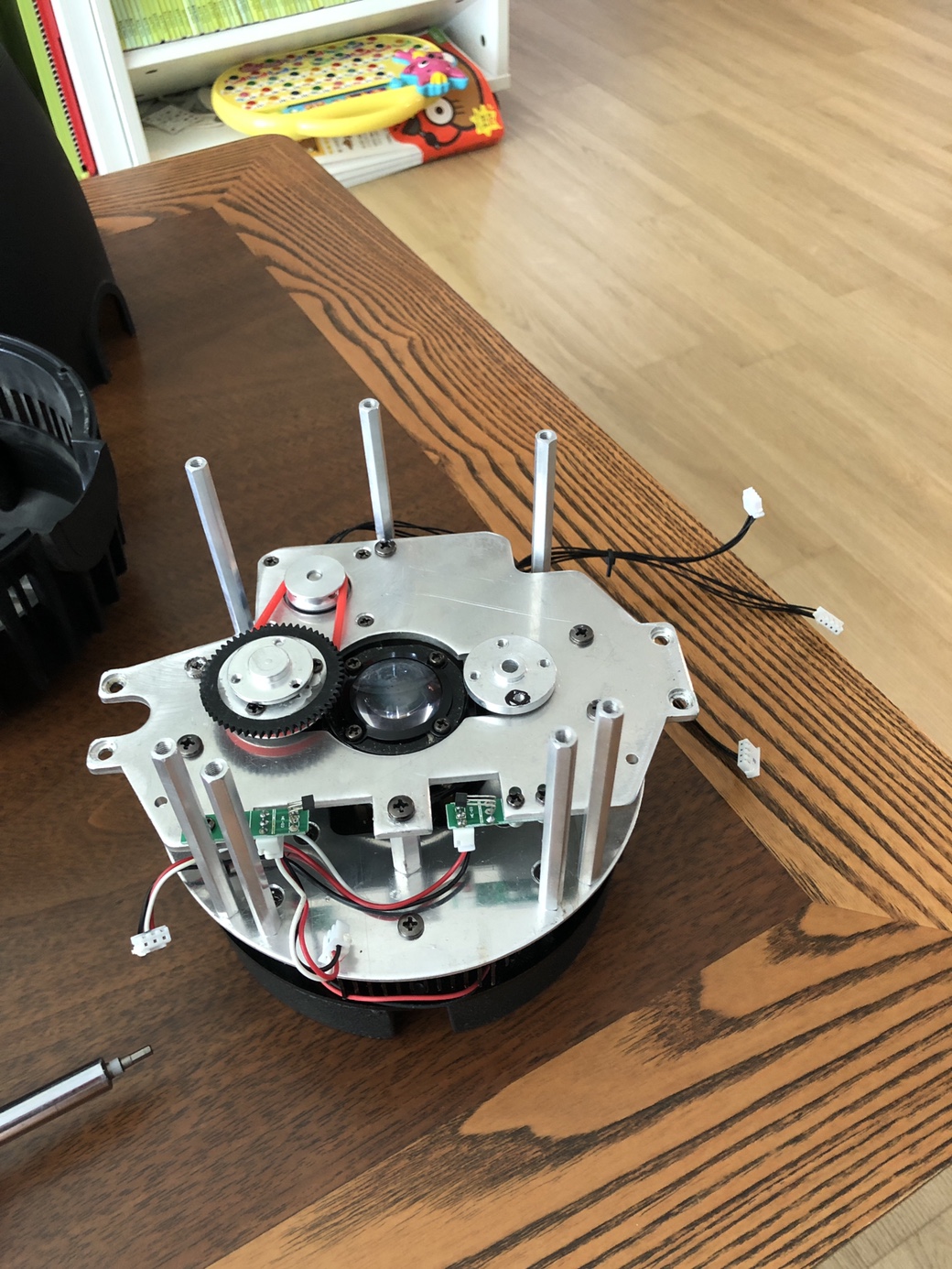

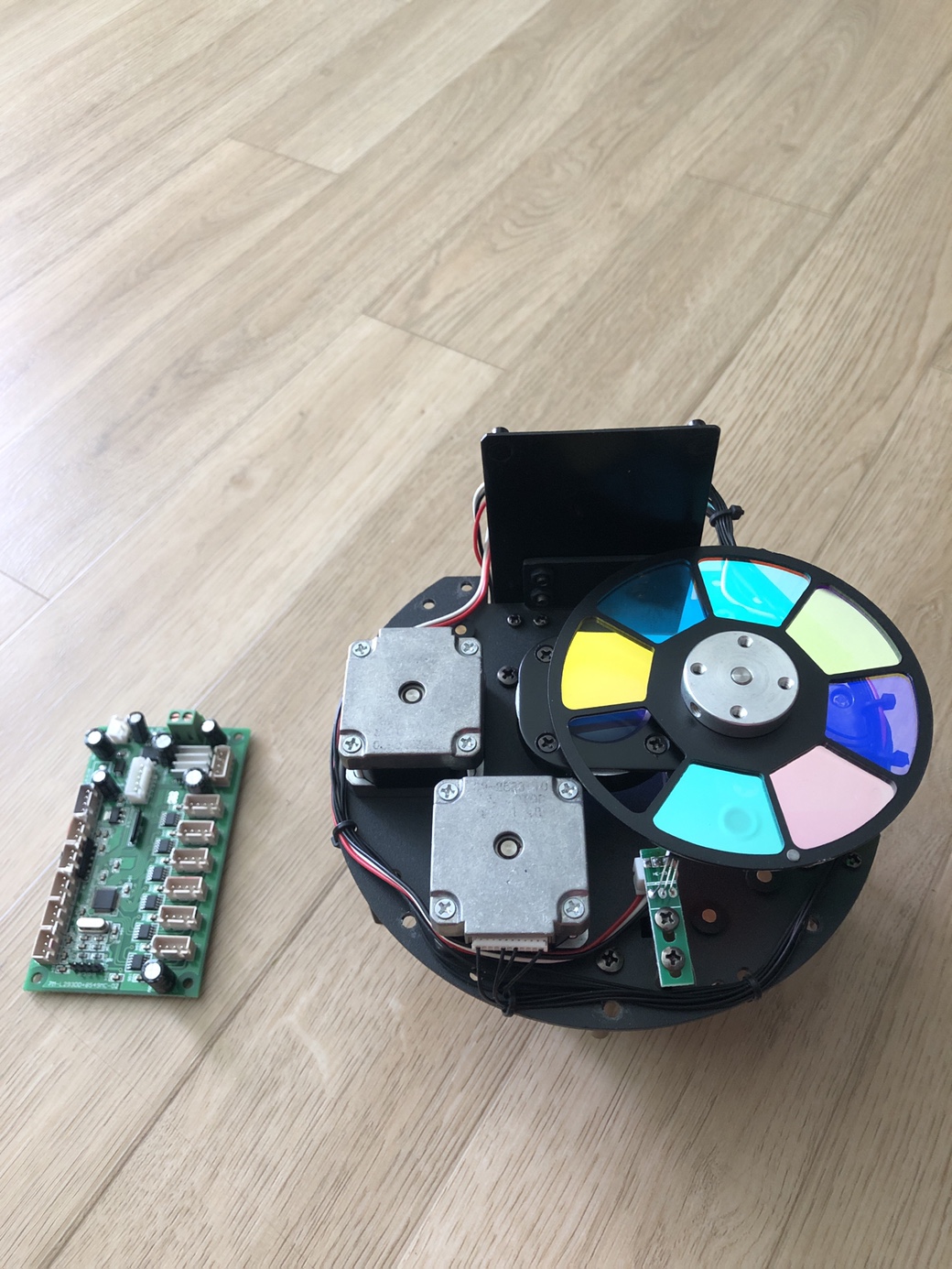

분리과정에서 나오는 부속품들도 많아서 과연 이걸 재조립할 수 있을까하는 걱정도 들었다.

한 2시간 정도 낑낑대면서 드디어 메인 led 칩까지 도달했다.

자세히 살펴보니 역시나 led 칩이 타버린것 같다.

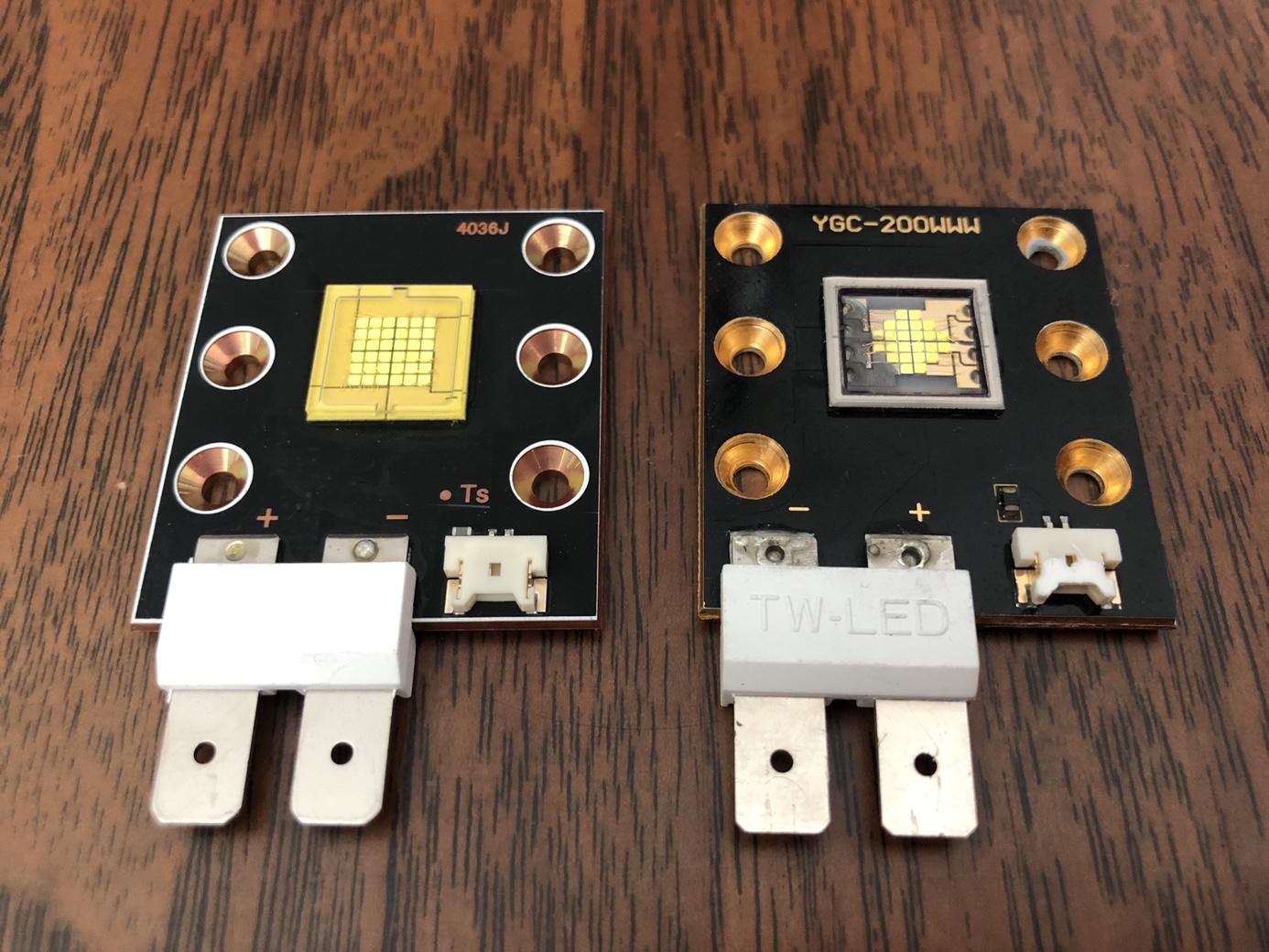

왼쪽은 새로구입한 led 칩, 오른쪽은 기존의 타버린 led 칩 (주의점은 -,+ 단자 위치가 틀리다. 이것때문에 한번 더 재조립했다. ㅠㅠ)

기존의 메인 led 칩과 구매한 led 칩의 +,- 단자 위치가 틀린데 생각없이 기존의 칩처럼 연결했다가 다른 건 다 제대로 작동하는데 불만 안들어와서 왜 안되지 하고 한참 고민하다가 다음날 조명감독하고 이야기 하면서 위 사진을 보여주다가 +,-가 바뀐걸 알고 다시 재분해 및 재조립해서 수리를 마무리했다.

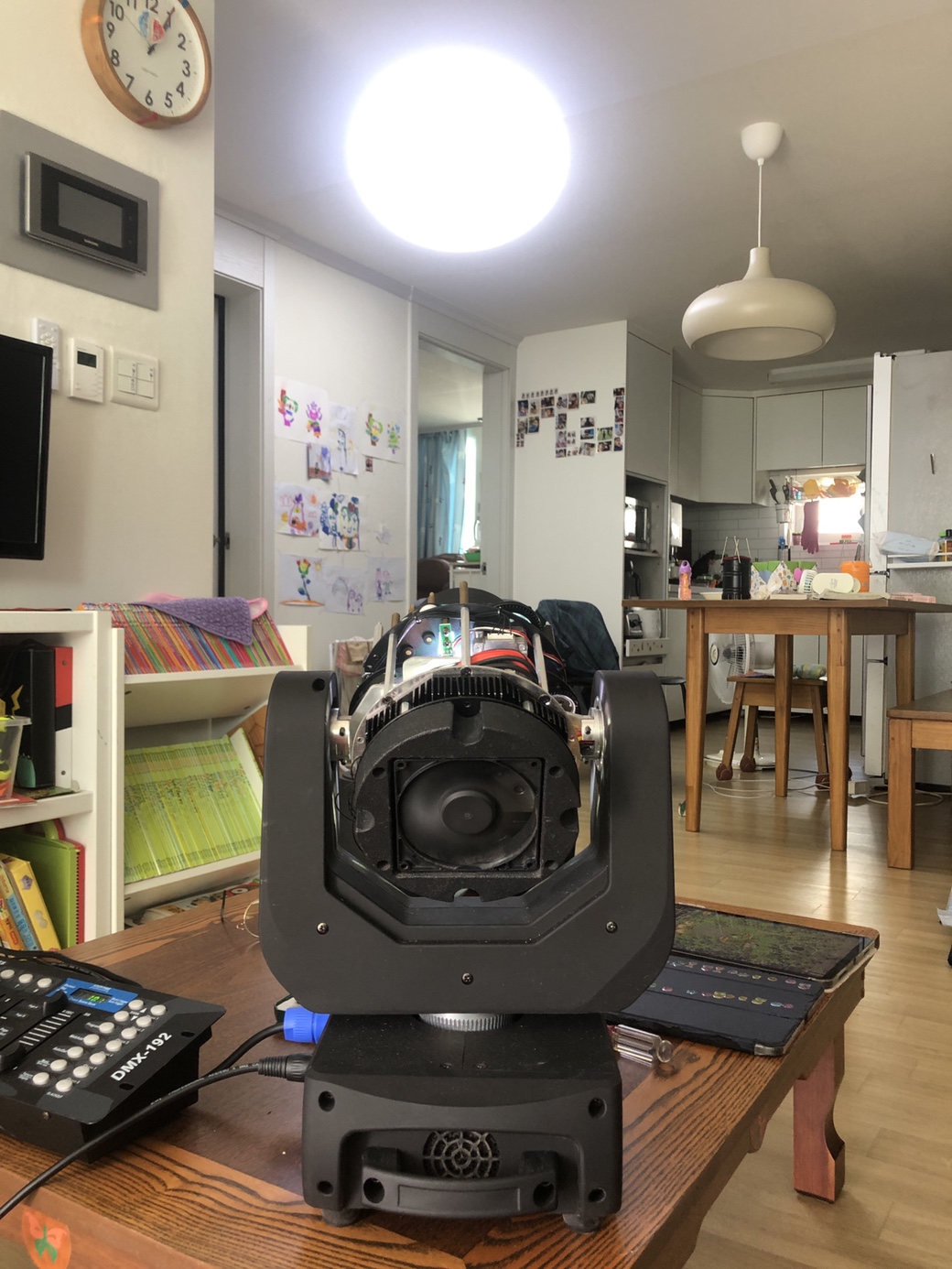

솔직히 뭐 수리라고 하기엔 너무 단순한 led 칩 교체작업이긴했지만 제대로 작동하는 모습을 보니 기분이 좋다.
